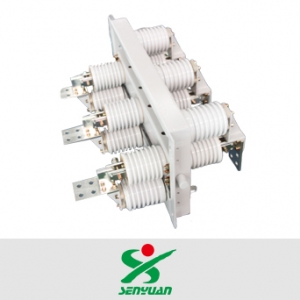

河南森源/GN30-12系列/户内高压交流隔离开关

一、厂家介绍

河南森源电气股份有限公司（股票代码：002358）创建于1992年，公司主要生产智能型高、中压发 、输、配电装置以及变压器及其元器件。还有电能质量治理装置；交、直流智能充电桩（站）；以风光互补路灯、LED灯具为主的市政、工矿、景观照明系统；以智能逆变器、箱式变电站为主的光伏、风力发电设备。公司始终秉承“服务于社会、贡献于国家”的企业理念，坚持“依靠机制创新引进高素质人才，依靠高素质人才开发高科技产品，依靠高科技产品抢占市场制高点”的发展战略，吸引了来自北京、西安等地的多名院士、博士和国家、行业标委会委员及多名行业技术专家，构建了优秀的技术研发团队，参与了近五十项国家标准和行业标准的制定。并在北京清华科技园设立了核电电力装备技术研究院。

公司是中国电器工业协会高压开关分会、电力电子分会、继电保护及自动化设备分会等副理事长单位，国家重点高新技术企业，国家级知识产权优势企业。拥有国家企业技术中心、国家博士后科研工作站，中压大功率变频国家工程实验室，荣获2013年度河南省省长质量奖。先后承担国家重大电力装备自主化、新型电力电子器件产业化、战略型新兴产业、能源装备技改、智能装备制造等专项重点项目。同时，公司多项产品在荷兰KEMA实验站通过完整型式试验，斩获“Complete”级认证证书，2018年9月30日，获得由国家核安全局颁发的《民用核安全设备设计许可证》和《民用核安全设备制造许可证》。目前公司获得1000多项专利授权，其中发明专利100多项。

目前森源电气已经从电气设备供应商和电气设备总包商，转变成为电力工程整体解决方案的提供商，产品相继装备了国家电网、长江三峡、黄河小浪底、西气东输、南水北调、郑万高铁、郑州地铁、新郑机场、孟加拉重油电站、马来西亚鑫盛钢铁厂等国内外重点工程，累计承接国内外光伏发电、风力发电、EPC总包项目超过1000MW。

二、产品介绍

GN30-12系列户内高压交流隔离开关（以下简称隔离开关）为额定电压12KV，三相交流50HZ的户内装置，作为有电压而无负载的情况下分、合电路之用。本产品符合GB/T1985-2014、GB/T11022-2011的规定。

三、产品特点

1.GN30-12D型户内高压交流隔离开关在原有开关的基础上加带接地刀的形式，可满足开关柜的不同要求。触头分别安装在开关的上下两个面上，使其带电部分和不带电部分在开关柜内完全隔开，从而保证维修时人员的绝缘安全。

2. 1250A及以下电流导电部分主要由触刀和触头组成，触刀由两块铜板固定在旋转瓷套内，外加磁锁板以加强触刀的刚性；2000A及以上电流导电部分主要有动刀部分和触头部分（由触指、挠性导体、接线端子组成）组成，触指与接线端子的接触方式采用挠性导体构成无接点状态，动刀与触指采用线接触，减少装配时的工艺难度，保证接触良好。触指内测装有压缩弹簧，当动刀进入触指后靠压缩弹簧提供足够的压力，保证动刀触指紧密接触。且压缩弹簧不载流，从而保证压缩弹簧长期提供有效压力。使其在长期运行或通过短路电流时具有良好可靠性和很好的动热稳定性。

3.GN30-12型户内高压交流隔离开关主体通过两组绝缘子固定在开关底架上下两个面上，上下两个面之间通过旋转触刀来实现开关的合闸与分闸。支撑部分采用型材加工而成，大大提高了转动支撑部分的刚度和强度，解决了原铸件易断裂的弊端，保证了开关在使用运行中的可靠性。触头分别安装在开关的上下两个面上，使其带电部分和不带电部分在开关柜内完全隔开，从而保证维修时人员的绝缘安全。

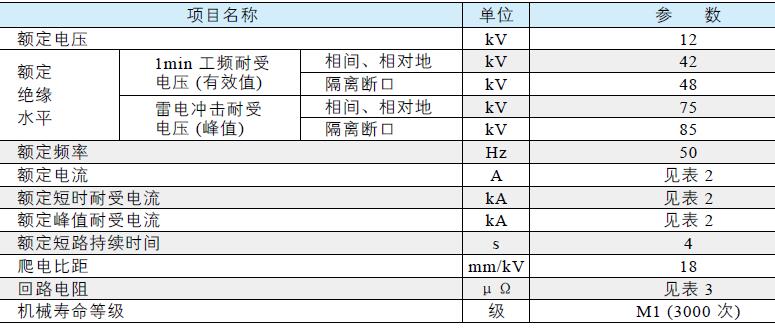

GN30-12系列户内高压交流隔离开关技术参数
