巨邦集团/GTM2L系列/漏电断路器

一、公司介绍

巨邦集团有限公司始创于1993年，是一家致力于用户端电器、配电变压器、成套电气和配电自动化的国家高新技术企业。公司在中国大陆地区设立了30个办事处，在智能电网、能源物联网、智能建筑等领域与国家电网、南方电网、内蒙古电力集团、广西建工集团、中石油、中铁电气化局、中梁地产等企业形成了持续稳定的合作关系。

公司建有浙江省巨邦配电电器研究院、省级工业设计中心、博士后工作站，企业是全国低压电器标委会（SAC/TC189）理事单位、浙江省低压电器产业技术创新战略联盟成员。公司一贯重视产品自主研发，相继与华北电力大学、上海电器科学研究院、中国电力科学研究院（武汉分院）等科研院所建立合作关系，开展泛在电力物联网电器方面的技术研究，获得专利100项，参与起草或参编国家行业标准12项，其中自主研发的“供电自动转换与保护系统的关键技术项目”荣获中华工商联科技进步二等奖，塑壳断路器、箱式开闭所产品被评为“浙江名牌产品”称号，电子式断路器、电气火灾监控系统荣获浙江省科技进步二等奖。

公司长期开展信息化管理能力和智能制造能力的迭代升级，近几年实施应用ERP、PLM、OA、MES、WMS等系统，并大力投入检测设备、生产设备的改造，拥有功能完善的产品试验中心，可开展环境、电磁兼容、安全、可靠性、温升、局放、雷电冲击等多种试验，研发能力、产品质量及可靠性不断提升，通过多系统信息集成以及信息管理系统的互联互通，实现设计、制造、物流、质量、服务等制造过程的数字化和信息化管理。

公司始终坚持以“让供电更可靠，让用电更安全”的使命，努力把巨邦打造成为：全球领先的电力与能源电气运营商！让创业成果更多地惠及到社会、员工、合作伙伴。

二、产品介绍

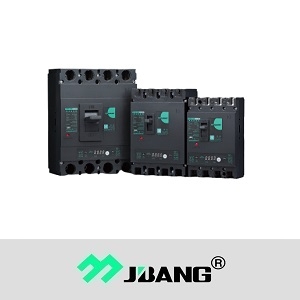

GTM2L系列漏电断路器是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V ，适用于交流50Hz/60Hz，额定工作电压400V及以下，额定工作电流16A至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路、漏电保护、过欠电压保护、漏电只报警不脱扣、漏电预警，同时提供消防联动功能。断路器属于三相四线供电方式，产品功能具有漏电动作电流、漏电动作时间可选择性保护，实际漏电电流值采用四位数码显示，电源任意两项均可工作。能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。

该断路器具有体积小、分断高、飞弧短 (部分规格零飞弧)、抗振动等特点。

主要使用领域：低压配电、民用、工业、交通等

执行标准： GB/T14048.2（IEC60947-2）。

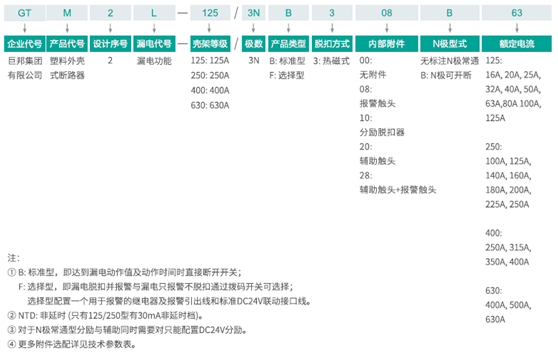

三、型号说明

四、产品特性

1、具有对设备提供过载、短路和欠压保护功能。

2、漏电参数指示及调整可在断路器指示板上进行。

3、额定剩余动作电流及最大开断时间可根据实际情况调节。

4、可选标准型与选择型，选择型具有消防联动、报警、漏电只报警不动作可设置功能。

5、电流从16A~630A。

工程案例.pdf

GTM2L系列漏电断路器主要技术参数

壳架电流： 125、250、400、630A

额定电压：AC400V

额定电流： 16A—630A

额定绝缘电压Ui:800V

额定冲击耐受Uimp:8KV

过电流脱扣类型：热磁式

分断能力Ics：25KA-35KA    Icu:35KA-50KA

使用类别：A类

极数：4极

安装方式： 固定式

认证： CCC
