巨邦集团/GTW1系列/万能式断路器

一、公司介绍

巨邦集团有限公司始创于1993年，是一家致力于用户端电器、配电变压器、成套电气和配电自动化的国家高新技术企业。公司在中国大陆地区设立了30个办事处，在智能电网、能源物联网、智能建筑等领域与国家电网、南方电网、内蒙古电力集团、广西建工集团、中石油、中铁电气化局、中梁地产等企业形成了持续稳定的合作关系。

公司建有浙江省巨邦配电电器研究院、省级工业设计中心、博士后工作站，企业是全国低压电器标委会（SAC/TC189）理事单位、浙江省低压电器产业技术创新战略联盟成员。公司一贯重视产品自主研发，相继与华北电力大学、上海电器科学研究院、中国电力科学研究院（武汉分院）等科研院所建立合作关系，开展泛在电力物联网电器方面的技术研究，获得专利100项，参与起草或参编国家行业标准12项，其中自主研发的“供电自动转换与保护系统的关键技术项目”荣获中华工商联科技进步二等奖，塑壳断路器、箱式开闭所产品被评为“浙江名牌产品”称号，电子式断路器、电气火灾监控系统荣获浙江省科技进步二等奖。

公司长期开展信息化管理能力和智能制造能力的迭代升级，近几年实施应用ERP、PLM、OA、MES、WMS等系统，并大力投入检测设备、生产设备的改造，拥有功能完善的产品试验中心，可开展环境、电磁兼容、安全、可靠性、温升、局放、雷电冲击等多种试验，研发能力、产品质量及可靠性不断提升，通过多系统信息集成以及信息管理系统的互联互通，实现设计、制造、物流、质量、服务等制造过程的数字化和信息化管理。

公司始终坚持以“让供电更可靠，让用电更安全”的使命，努力把巨邦打造成为：全球领先的电力与能源电气运营商！让创业成果更多地惠及到社会、员工、合作伙伴。

二、产品介绍

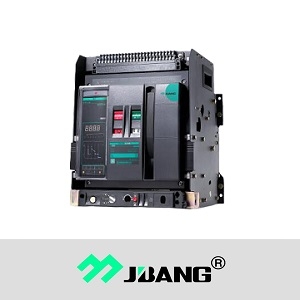

GTW1系列万能式断路器，适用于交流50Hz，额定电压690V及以下，额定电流200A一6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。控制器功能丰富且可选择，提供三段/四段保护功能，监控功能、故障记忆功能。同时带有开放式通讯接口，可实现“遥测”、“遥调”、“遥控”、“遥讯”，即实现“四遥”功能，以满足控制中心和自动化系统的要求，该断路器不带控制器时可作为隔离开关使用。

主要使用领域：低压配电、民用、工业、交通等。

执行标准：GB/T14048.2（IEC60947-2）。

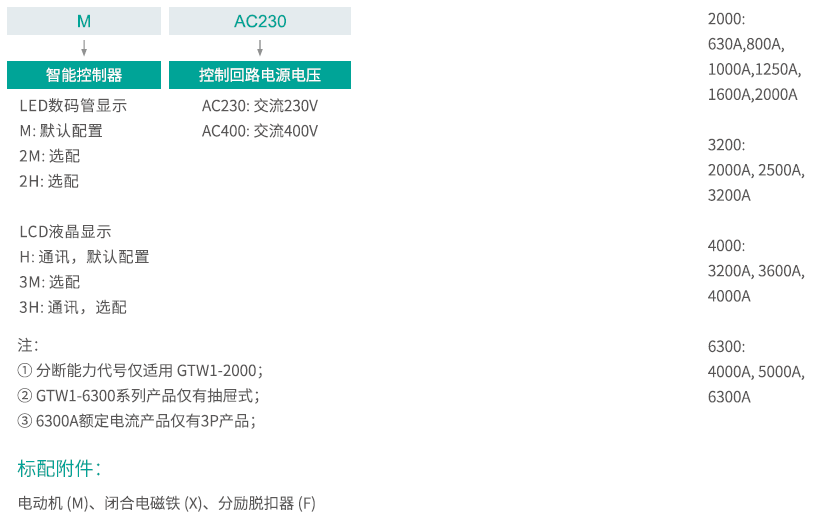

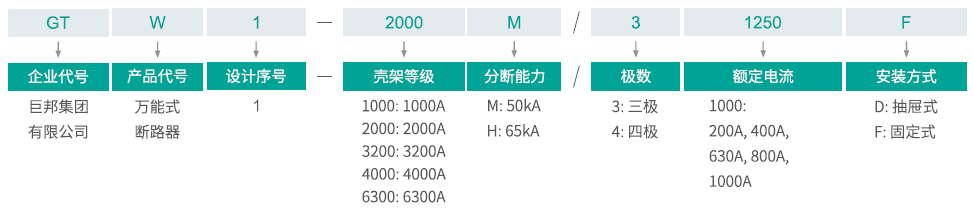

三、型号说明

四、产品特性

1、具有智能型、高分断、零飞弧等特点。

2、具有3极和4极，抽屉式和固定式，可倒进线安装。

3、具有多种智能控制器，提供三段/四段保护功能，监控功能，故障记忆功能，可带通讯接口，实现遥测、遥调、遥控、遥讯。

4、符合IEC60947-2，GB/T14048.2等标准。

5、保护特性齐全、整定方便、精度高、具有瞬时、短延时、长延时、单相接地等保护特性。

6、电流从200A~6300A、短路分断能力50KA~120KA。

工程案例.pdf

GTW1系列万能式断路器主要技术参数

壳架电流： 1000、2000、3200、4000、6300A

额定电压Ue:AC400V、AC690V

额定电流In：200A—6300A

额定绝缘电压Ui：800V、1000V

额定冲击耐受Uimp：8kV、12kV

过电流脱扣类型：电子式

分断能力Ics：35kA-80 kA (AC400V)、Icu：50kA-120kA(AC400V) ; Ics：25kA-70kA(AC690V)、Icu：30kA-80kA(AC690V)

额定短时耐受电流Icw=Ics/1s

使用类别：B类

极数：3P、4P

安装方式：抽屉式、固定式

认证： CCC
