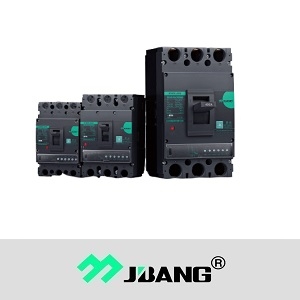

巨邦集团/GTM9E系列/电子式塑壳断路器

一、公司介绍

巨邦集团有限公司始创于1993年，是一家致力于用户端电器、配电变压器、成套电气和配电自动化的国家高新技术企业。公司在中国大陆地区设立了30个办事处，在智能电网、能源物联网、智能建筑等领域与国家电网、南方电网、内蒙古电力集团、广西建工集团、中石油、中铁电气化局、中梁地产等企业形成了持续稳定的合作关系。

公司建有浙江省巨邦配电电器研究院、省级工业设计中心、博士后工作站，企业是全国低压电器标委会（SAC/TC189）理事单位、浙江省低压电器产业技术创新战略联盟成员。公司一贯重视产品自主研发，相继与华北电力大学、上海电器科学研究院、中国电力科学研究院（武汉分院）等科研院所建立合作关系，开展泛在电力物联网电器方面的技术研究，获得专利100项，参与起草或参编国家行业标准12项，其中自主研发的“供电自动转换与保护系统的关键技术项目”荣获中华工商联科技进步二等奖，塑壳断路器、箱式开闭所产品被评为“浙江名牌产品”称号，电子式断路器、电气火灾监控系统荣获浙江省科技进步二等奖。

公司长期开展信息化管理能力和智能制造能力的迭代升级，近几年实施应用ERP、PLM、OA、MES、WMS等系统，并大力投入检测设备、生产设备的改造，拥有功能完善的产品试验中心，可开展环境、电磁兼容、安全、可靠性、温升、局放、雷电冲击等多种试验，研发能力、产品质量及可靠性不断提升，通过多系统信息集成以及信息管理系统的互联互通，实现设计、制造、物流、质量、服务等制造过程的数字化和信息化管理。

公司始终坚持以“让供电更可靠，让用电更安全”的使命，努力把巨邦打造成为：全球领先的电力与能源电气运营商！让创业成果更多地惠及到社会、员工、合作伙伴。

二、产品介绍

GTM9/GTM9E系列热磁式/电子式塑料外壳式断路器，是我公司根据市场需求研发的一款第四代低压断路器产品，该产品采用模块化结构设计，实现了壳架本体内热磁可调脱扣器与电子脱扣器兼容的特性，电子式塑壳断路器能提供可调的三段选择型保护特性：具有过载长延时电流可调、短路短延时可调、短路瞬时可调等特点，部分壳架可提供接地保护。用于电动机保护，还可具有缺相/电流不平衡保护功能。

产品依据标准:GB/T14048.2-2012（IEC60947-2）

主要使用领域：低压配电、民用、工业、交通等

执行标准：GB/T14048.2（IEC60947-2）。

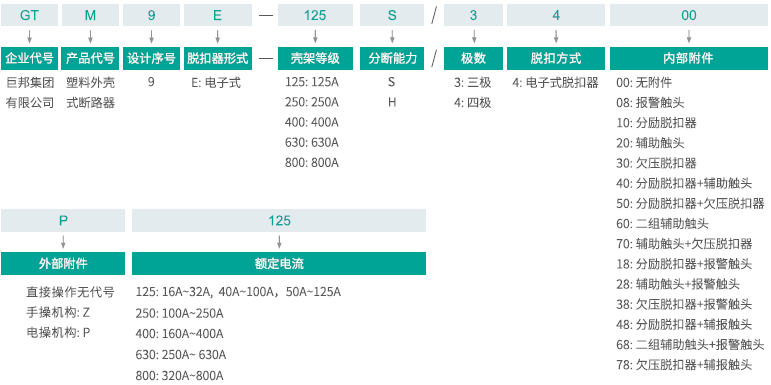

三、型号说明

注：1.分断能力详见技术参数表。

2.4P为3个保护极，N极可开闭；

3.采用电子式脱扣器（PR）可选择，更多附件选配详见技术参数表。

四、产品特性

1、该产品采用模块化结构设计，可快速放置附件。

2、具有分断能力高、性能可靠、零飞狐等特点。

3、GTM9E系列具有通过通讯接口实现遥测、遥控、遥讯等四遥功能，适应智能电网组所需。

4、满足国网江苏省招标技术要求。

5、电流从16A~800A，按极数分为： 3、4极。

工程案例.pdf

GTM9E系列电子式塑壳断路器主要技术参数

壳架电流： 125、250、400、630、800A

额定电流： 12A—800A

额定电压：AC400V

额定绝缘电压： 690V

额定冲击耐受电压： 8kV

频率： 50Hz

脱扣类型： 电子式

分断能力： Icu=Ics:36kA/50kA（125S/H、250S/H）;65kA/85kA(400S/H、630S/H、800S/H)、Icw=5kA/1s（400/630）、Icw=9.6kA/0.5s（800）

使用类别：A类（125/250）、B类（400/630/800）

极数： 3P、4P

安装方式：固定式、插入式

认证： CCC
