安科瑞/AFPM系列/消防设备电源监控系统/主机/控区域分机

一、厂家介绍及相关图片

安科瑞电气股份有限公司[股票代码:300286.SZ]是一家集研发、生产、销售和服务于一体的高新技术企业，致力于为用户端提供能效管理和用电安全的系统解决方案。安科瑞电气具备从云平台软件到传感器的完整生产线，目前已有8000多套各类系统解决方案在全国各地运行，帮助用户实现能源的可视化管理，提供能源数据服务，为用户高效和安全用能保驾护航。

安科瑞能效管理系统包括变电所运维云平台、安全用电管理云平台、环保用电监管云平台、预付费管理（系统）云平台、智能变配电监控系统、电能质量治理系统、建筑能耗管理系统、工业能源管控平台、电气火灾监控系统、消防设备电源监控系统、防火门监控系统、消防应急照明和疏散指示系统、充电桩收费管理系统、数据中心动环监控系统、智能照明控制系统、IT配电绝缘监测等系统及相关产品。

位于无锡江阴市的生产基地--江苏安科瑞电器制造有限公司是江苏省高新技术企业、江苏省两化融合试点企业，现代化生产厂房面积达6万平方米，目前有5条自动贴装（SMT）流水线、4条半自动电子组装流水线、4条整机生产流水线、2条电量传感器生产线、2条非标低压成套电气设备生产线，年生产电力仪表/测控装置200万台，电量传感器150万只，非标电气成套设备1万台套；生产过程运用先进的信息化管理系统，增强各职能部门的协同能力，以提高生产效率和产品交付能力，严格执行ISO9001质量管理标准，为客户提供从产品的咨询、设计、生产到售后服务的全程质量及服务保障体系。公司还拥有获得国家实验室认证认可（CNAS）的产品测试中心，可开展环境、电磁兼容、安全性、可靠性等多种试验，确保产品质量持续满足规定要求。

安科瑞在全国主要城市设立了分公司和办事处，当地配置销售、技术支持团队，快速响应客户需求，为用户提供优质的产品和服务。

安科瑞高度重视产品质量和技术创新，截止2018年底，公司拥有5项商标、18项发明专利、70项实用新型专利、93项外观专利、147项计算机软件著作权，并参与多个国家或行业标准的制定。

经过多年的积累和发展，公司参与了诸多用户端能效管理项目，包括沪昆高铁多个站房电力监控和智能照明控制系统、上海通用汽车能耗管理系统、宁夏医科大学附属医院能源管理系统、天狮大学城宿舍远程预付费系统、山东金麒麟能源管理系统、苏州铁狮门能源管理系统、苏州中心消防电源管理系统等等；国外市场包括非洲、中东、东南亚、南美等等，重大项目的运营业绩提升了公司的品牌影响力，产品质量和服务都赢得了广大客户的一致认可和赞誉。

安科瑞自2012年上市以来一直保持稳定增长，公司将秉承“创新、高效、团结、诚信”的理念，坚持稳健经营、持续创新，为电力系统用户端和微电网提供更多优质的解决方案、产品和服务。

二、产品介绍

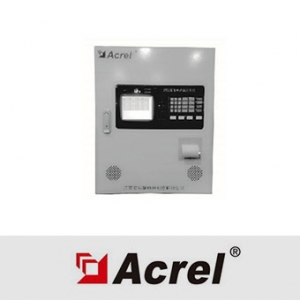

AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并实时报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。

AFPM消防设备电源监控系统采用集中供电方式，通过监控器给现场传感器提供DC24V安全电压，有效保证系统的稳定性和安全性。可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

AFPM消防设备电源监控系统由消防设备电源状态监控器（区域分机）、传感器、中继器、系统主机和配套附件组成。

三、监控设备

1.工作电源

1.1主电源：AC220V 50Hz（允许85%~110%范围内变化）

1.2备用电源：主电源欠压时，可维持监控设备正常工作≥8h。

2.工作制和传输方式

24小时工作制，采用RS485或者二总线通讯，传输距离500m（可扩展）。

3.主要参数及组成部件

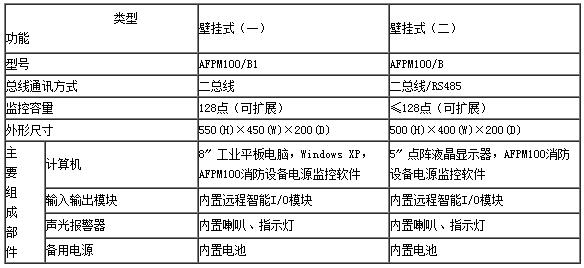

AFPM100消防设备电源监控系统的监控设备主要是壁挂式，其主要参数及组成部件如下表所示。

四、技术指标

1、工作电源

主电源AC220V 50Hz（允许85% -1 10%范围内变化）

备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h

监控器为连接的模块（电压／电流信号传感器）提供DC24V电源

2、工作制和传输方式

24小时工作制，Modbus-RTU通信协议，RS485半双工总线方式，传输距离1km（可通过中继器延长通讯传输距离）。

3、主要参数及组成部件

AFPM100型消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下：

监控容量：≤128点

显示方式：320*240点阵液晶

输入输出模块：内置远程智能I/O模块

声光报警模块：内置喇叭，蜂鸣器，LED指示灯

备用电源：DC24V，10Ah（可选配更大容量电池）

五、订货范例

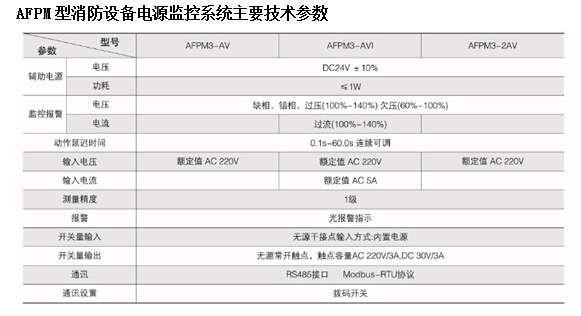

具体型号：AFPM3-AVI

技术要求：输入电压AC220V；输入电流AC 5A；接线方式三相四线；1路开

关量输入、1路继电器输出；准确度1.0级。

通讯协议：RS485接口 Modbus/RTU协议

辅助电源：DC24V
