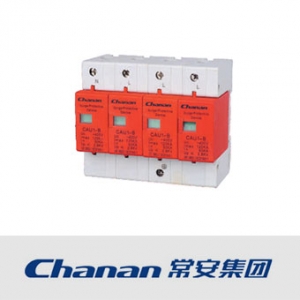

常安集团/CAU1系列/电涌保护器

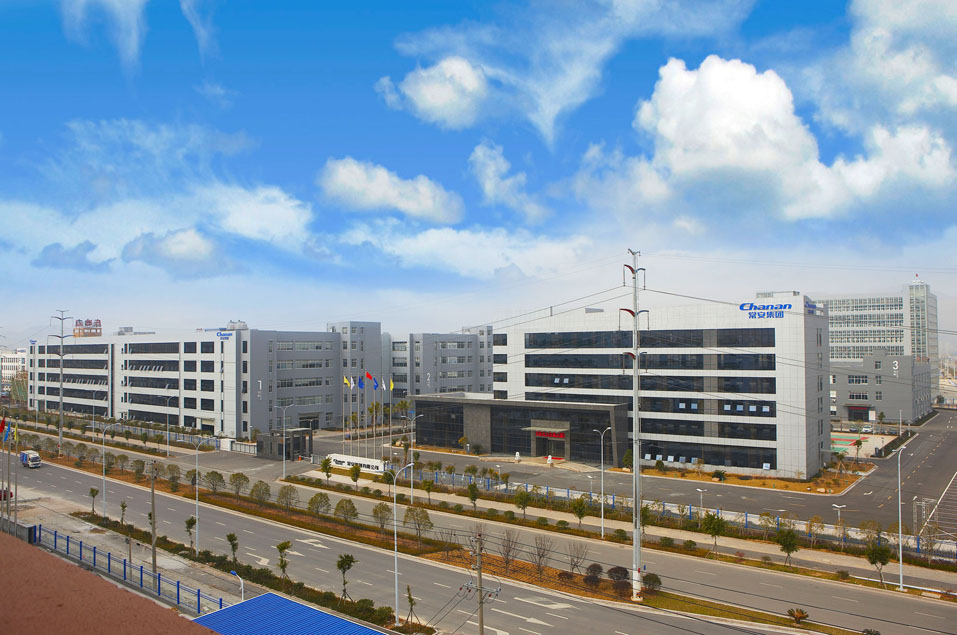

一、厂家介绍及工厂图片

常安集团创立于1987年，现座落于浙江省级经济开发区－乐清经济开发区，是一家以工业电器为主导，集研发、制造、贸易、金融、投资、服务等功能于一体的国家大型企业集团。集团旗下拥有全资及控股企业20多家，专业生产高/低压电器、仪器仪表、电源设备、成套设备和建筑电器，在全国各地设有1,000余家销售公司，产品远销欧美、中东等40多个国家和地区。

集团工控电器总公司下设3个制造部，主要开发、生产各种接触器、热继电器、中间继电器、起动器、稳压器、变压器、调压器、互感器、熔断器、刀开关、负荷隔离开关、倒顺开关等产品。

集团配电电器总公司下设3个制造部，主要开发、生产各种框架式智能断路器、塑壳断路器、塑壳式漏电断路器、双电源切换开关、智能重合闸开关、CPS智能综合保护器、小型断路器、小型漏电断路器、电能表专用断路器、小型隔离开关、电涌保护器、插座、电能表、电机综合保护器、数显电流表、电压表等产品。

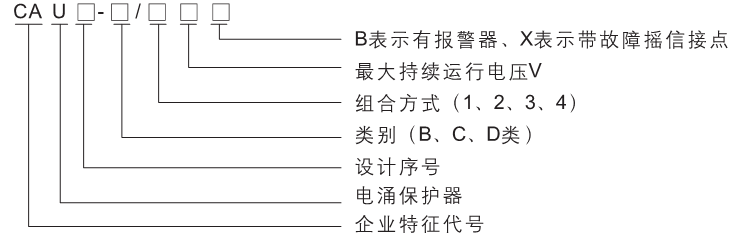

二、型号说明

三、产品介绍

雷电的破坏力极大，雷电波会直接或间接通过电磁盛应侵入各电气通道和金属通道（如电源线信号线和金属管道等）。由此产生的雷电过电压和浪涌电压将对电器设备、通讯信息系统产生很大的危害，轻则毁坏线路，重则损坏电器设备，使系统瘫痪，造成难以估量的损失。

CAU1系列电涌保护器(SPD)是对间接雷电杠直接雷电影响或其它瞬时过电压的电涌进行保护的电器。可用来保护低压电网十各粪电器设备免受雷电连电压和各种浪涌电压的侵害，是一种理想的过电压保护装置。

四、正常工作条件

1．周围空气温度：正常-5℃～+40℃，可拓展范围为-40℃~+70℃。

2．海拔：安装地点的海拔高度一般不超过2000m。

3．大气条件：在周围空气温度为+40℃时空气的相对温度不超过50%，在较低温度下可允许有较高的相对温度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。

4．污染等级：安装地点的污染等级为2、3级。

5．安装类别：（过电压类别）：保护器的安装类别为Ⅰ、Ⅱ、Ⅲ。

6．安装在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃，无雨雪侵蚀的地方

7．安装方式：采用顶帽形TH35-7.5型标准安装轨安装。安装于配电箱或配电柜中安装面与垂直面的倾斜度不大于5°。

8．冲击与振动：安装使用在无显著摇动和冲击振动的地方

9．配电系统保护器适用的配电系统为“IT、TT、TN-S、TN-C、TN-C-S”。

五、适用范围

CAU1系列电涌保护器主要使用于交流50Hz(或60Hz)，最大持续工作电压至420V，额定冲击通流容量至60kA，最大通流容量至100kA的电气线路中，限制瞬态过电压幅值，吸收、消耗或泄放浪涌电流能量。

该系列保护器使用在过电压类别较高的场合，可使被保护的电器元件从一个过电压类别转换到另个较低的过电压类划，适宜与其它模数化终端电器配套组成组台电器，使其提高安装类别，扩大使用范同。用于终端时，对线路出现感应雷击过电压、操件过电压时，起降低过电压作用，以保护电视机、冰箱、高保真音响、计算机、微电脑等家用电器及设备，免受进电压或浪涌电压的侵害。

该系列电涌保护器符合GB18802.1-2002及IEC6143-1：1998标准要求。

部分工程案例
