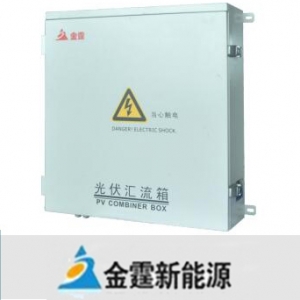

金霆新能源/JTPV-CB系列/光伏汇流箱

一、厂家介绍

金霆新能源技术有限公司作为新能源产品研发、销售、系统方案集成的高新技术企业，公司坐落于深圳市大学城创业园区内，与国内多家知名院校及研究机构合作，提供荒漠光伏电站、大型生态光伏电站、屋顶光伏电站、智能微网等项目的产品研发、系统设计集成服务。公司坚定不移的将产品品质、品牌信誉和优质服务视为企业的价值体现，长期与德国、美国、日本等国的太阳能光伏企业进行技术交流，不断汲取世界最先进的理念与技术，提升自主创新能力。

金霆新能源愿意承担社会责任，自成立以来，始终以“绿色能源，阳光使命”为企业发展理念，金霆新能源凭着科学的管理体系，强大的研发实力和良好的客户服务，成为太阳能光伏行业投资者和承建商可靠的合作伙伴。

“共创绿色阳光生活”是金霆人的行为准则，也是金霆品牌的永恒追求。金霆作为国内主要的新能源产品供应商，将与全社会一道，为成就中国崛起为世界上最大的绿色可再生能源生产国与消费国而携手并进，共创未来。

二、产品介绍

光伏汇流箱应用于光伏发电系统中，减少了光伏组件与逆变器之间连接线。通过光伏专用熔断器、断路器和防雷器的保护，提高了可靠性，也方便了系统的维护。用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器保护后输出，方便了后级逆变器的揍人。

三、主要特点

1、柜体采用热镀锌钢板，柜体结构安全、可靠，具有足够的机械强度，保证元件安装后及操作时无摇晃、不变形；

2、防护等级IP65，具备防水、防灰、防锈、防盐雾，满足室外安装的要求；

3、可同时接人多至24路光伏阵列；

4、每路电池串列的正负极都配有光伏专用熔丝进行保护，熔断器底座及熔丝配套使用，减少业主后期维护成本，有效保护维修人员的人身安全，选用的熔断器具备TUV认证；

5、直流输出母线配有光伏专用防雷器。正极对地、负对地、正负极之间具有良好的浪涌保护功能，防雷产品均通过TUV认证；

6、汇流箱配置模块化智能检测单元，检测每串组件的电流、输出电压、箱体温度、防雷器状态、断路器状态；

7、电流测量采用霍尔传感器穿孔式测量，测量设备与电气设备完全隔离，即使测量单元出现问题也不影响系统的正常发电，有效提高发电效率和设备安全；

8、智能检测单元具备数码显示功能，能在设备本体上显示电流、电压、功率、温度、设备地址、设备编号等信息；检测单元设置设备地址号操作需简洁方便，无需辅助设备可就地更改设备地址；

9、模块化汇流箱智能检测单元整机功耗小于4W，测量精度为0.5%；

10、具备多种方式数据远传，提供RS485接口和无线ZigBee接口，并且通讯接口内置防雷功能，有效保护通信端口；

11、模块化汇流箱智能检测单元采用直流1000V自供电模式，自供电电源采用模块化灌胶封装。电源具备防反接、过流、过压保护、防腐蚀等功能；

12、设备本体上具有铝制铭牌，标示箱体的技术参数、项目名称及编号等信息；

13、国内首批通过光伏汇流箱金太阳认证。

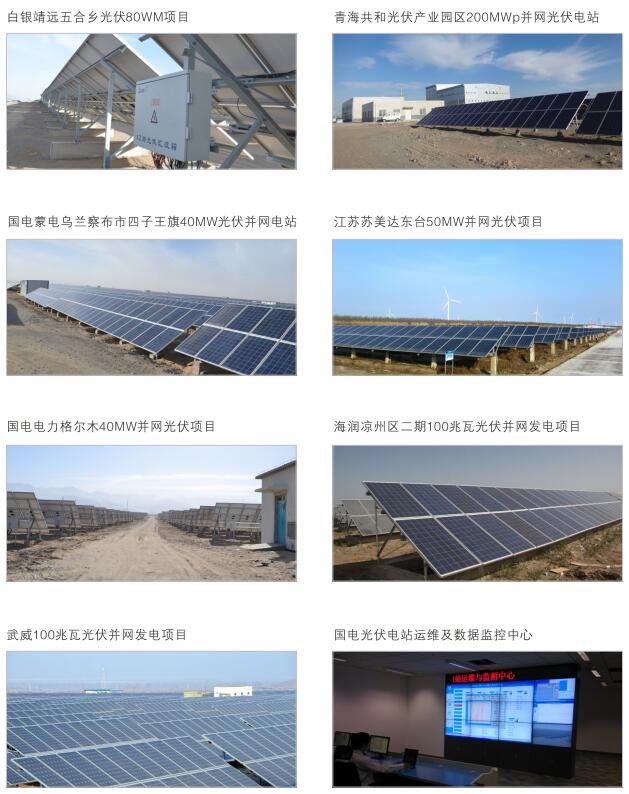

部分工程案例：
