壳架电流 | 极数 | 额定电流 | 安装方式 | 智能脱扣器类型 | 智能型控制器电压 | 接线方式 | 货号 | 价格 |
---|---|---|---|---|---|---|---|---|
1600A | 3P | 400A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-1 | ¥10850.00 |
1600A | 3P | 630A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-2 | ¥11300.00 |
1600A | 3P | 800A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-3 | ¥11900.00 |
1600A | 3P | 1000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-4 | ¥12500.00 |
1600A | 3P | 1250A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-5 | ¥13000.00 |
1600A | 3P | 1600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-6 | ¥14700.00 |
2000A | 3P | 630A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-7 | ¥11000.00 |
2000A | 3P | 800A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-8 | ¥12000.00 |
2000A | 3P | 1000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-9 | ¥13000.00 |
2000A | 3P | 1250A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-10 | ¥14000.00 |
2000A | 3P | 1600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-11 | ¥15000.00 |
2000A | 3P | 2000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-12 | ¥19000.00 |
3200A | 3P | 2000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-13 | ¥22000.00 |
3200A | 3P | 2500A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-14 | ¥23500.00 |
3200A | 3P | 2900A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-15 | ¥27000.00 |
3200A | 3P | 1600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-16 | ¥28500.00 |
4000A | 3P | 3200A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-17 | ¥42000.00 |
4000A | 3P | 3600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-18 | ¥42000.00 |
4000A | 3P | 4000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-19 | ¥44000.00 |
6300A | 3P | 4000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-20 | ¥64000.00 |
6300A | 3P | 5000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-21 | ¥74000.00 |
1600A | 3P | 400A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-22 | ¥13500.00 |
1600A | 3P | 630A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-23 | ¥13950.00 |
1600A | 3P | 800A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-24 | ¥14400.00 |
1600A | 3P | 1000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-25 | ¥14800.00 |
1600A | 3P | 1250A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-26 | ¥15500.00 |
1600A | 3P | 1600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-27 | ¥17000.00 |
2000A | 3P | 630A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-28 | ¥14000.00 |
2000A | 3P | 800A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-29 | ¥15000.00 |
2000A | 3P | 1000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-30 | ¥16000.00 |
2000A | 3P | 1250A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-31 | ¥17000.00 |
2000A | 3P | 1600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-32 | ¥18000.00 |
2000A | 3P | 2000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-33 | ¥22000.00 |
3200A | 3P | 2000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-34 | ¥25000.00 |
3200A | 3P | 2500A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-35 | ¥27000.00 |
3200A | 3P | 2900A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-36 | ¥31000.00 |
3200A | 3P | 1600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-37 | ¥32500.00 |
4000A | 3P | 3200A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-38 | ¥47000.00 |
4000A | 3P | 3600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-39 | ¥47000.00 |
4000A | 3P | 4000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-40 | ¥49000.00 |
6300A | 3P | 4000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-41 | ¥70000.00 |
6300A | 3P | 5000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-42 | ¥78000.00 |
6300A | 3P | 6300A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-43 | ¥128000.00 |
1600A | 4P | 400A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-44 | ¥13800.00 |
1600A | 4P | 630A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-45 | ¥14800.00 |
1600A | 4P | 800A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-46 | ¥15400.00 |
1600A | 4P | 1000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-47 | ¥16300.00 |
1600A | 4P | 1250A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-48 | ¥16600.00 |
1600A | 4P | 1600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-49 | ¥18800.00 |
2000A | 4P | 630A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-50 | ¥14900.00 |
2000A | 4P | 800A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-51 | ¥15900.00 |
2000A | 4P | 1000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-52 | ¥16900.00 |
2000A | 4P | 1250A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-53 | ¥18200.00 |
2000A | 4P | 1600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-54 | ¥19500.00 |
2000A | 4P | 2000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-55 | ¥24700.00 |
3200A | 4P | 2000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-56 | ¥28600.00 |
3200A | 4P | 2500A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-57 | ¥30600.00 |
3200A | 4P | 2900A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-58 | ¥34800.00 |
3200A | 4P | 1600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-59 | ¥37100.00 |
4000A | 4P | 3200A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-60 | ¥50000.00 |
4000A | 4P | 3600A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-61 | ¥50000.00 |
4000A | 4P | 4000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-62 | ¥53000.00 |
6300A | 4P | 4000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-63 | ¥83200.00 |
6300A | 4P | 5000A | 固定式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-64 | ¥96200.00 |
1600A | 4P | 400A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-65 | ¥17300.00 |
1600A | 4P | 630A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-66 | ¥17800.00 |
1600A | 4P | 800A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-67 | ¥18300.00 |
1600A | 4P | 1000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-68 | ¥19300.00 |
1600A | 4P | 1250A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-69 | ¥19500.00 |
1600A | 4P | 1600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-70 | ¥22800.00 |
2000A | 4P | 630A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-71 | ¥18800.00 |
2000A | 4P | 800A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-72 | ¥19800.00 |
2000A | 4P | 1000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-73 | ¥20800.00 |
2000A | 4P | 1250A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-74 | ¥22100.00 |
2000A | 4P | 1600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-75 | ¥23400.00 |
2000A | 4P | 2000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-76 | ¥28600.00 |
3200A | 4P | 2000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-77 | ¥32500.00 |
3200A | 4P | 2500A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-78 | ¥35100.00 |
3200A | 4P | 2900A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-79 | ¥39600.00 |
3200A | 4P | 1600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-80 | ¥42300.00 |
4000A | 4P | 3200A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-81 | ¥56000.00 |
4000A | 4P | 3600A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-82 | ¥56000.00 |
4000A | 4P | 4000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-83 | ¥59000.00 |
6300A | 4P | 4000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-84 | ¥91000.00 |
6300A | 4P | 5000A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-85 | ¥101400.00 |
6300A | 4P | 6300A | 抽屉式 | L型/M型 | AC220/380V | 水平接线 | G5656B257B2BAB-86 | ¥166400.00 |
一、厂家介绍及相关图片
河北宝凯电气有限公司,始建于1964年,由原保定开关厂改制成立,位于保定市“中国电谷”工业园区,占地面积75000平方米,建筑面积36000平方米。公司拥有先进的生产设备,一流的检测手段,获得多项国家专利,是国家认定的高新技术企业。
公司从事低压电器元件、智能电网终端配电设备、高低压成套设备等产品的研发、生产、销售及服务。产品广泛应用于军工、钢铁、铁路、医药、石化、电力、建筑等国家发展及民生建设的重点行业。
产品通过了中国质量认证中心的“CCC”产品认证,获得了“CQC”产品认证。公司通过了ISO9001国际质量体系认证,获得了低压成套开关设备A级生产企业评定。曾服务于:中国航母基地、酒泉卫星发射基地、京石高铁、三峡电站、河北钢铁、大庆油田、石药集团、河北省人大建设工程等多项重点工程项目。
宝凯电气全员工秉承“学习、创新、诚信、奋进”的理念,基奠50年发展历程,开拓创新,积极进取,致力打造全国一流的电气产品制造基地。

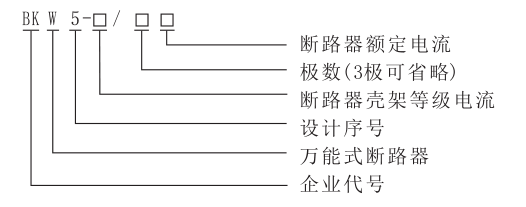

二、型号说明
注:整机包括断路器本体,交流智能脱扣器,四常开四常闭辅助触头,一个分励脱扣器,一个合闸线圈,一个欠压脱扣器。
三、产品介绍

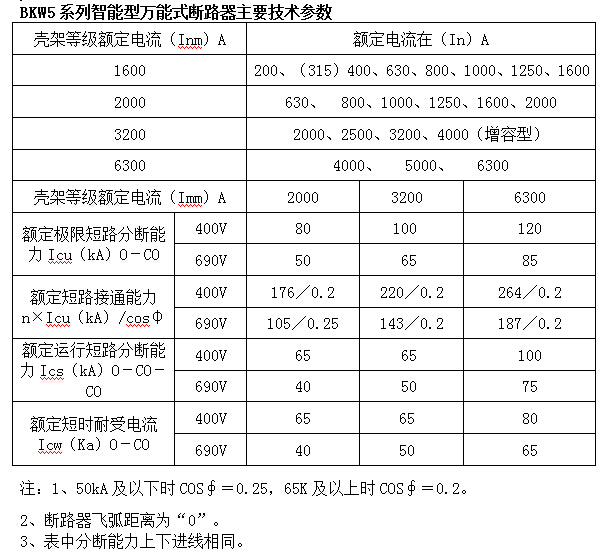

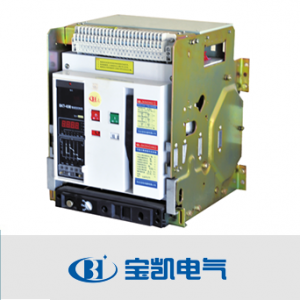

BKW5(DW45)系列智能型万能式断路器(以下简称断路器),适用于交流50Hz,额定电压660V(690V)及以下,额定电流630A~6300A的配电网络中。用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。该断路器具有智能化保护功能,选择性保护动作精确,可避免不必要的停电,提高供电可靠性。同时带有开放式通信接口,可进行“四遥”,以满足控制中心和自动化系统的要求。
断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和IEC60947-2等标准。
四、正常工作条件和安装条件
1 、周围空气温度:
上限值不超过+40℃,下限值不低于-5℃, 24h的平均值不超过+35℃
注: ① 下限值为-10℃或-25℃的工作条件,在订货时用户须向制造厂申明。
② 上限值超过+40℃或下限值低于-25℃的工作条件,用户应与制造厂协商。
2、安装地点的海拔不超过2000 m。
3、大气条件
大气相对湿度在周围空气温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的平均最大相对湿度为90%,同时该月的月平均最低温
度为+25℃,并考虑到因温度变化发生的在产品表面上的凝露。
4、防护等级: IP30
5、污染等级: Ⅲ
6、使用类别: B类或A类
7、安装类别:
额定工作电压660V(690V)及以下的断路器及欠压脱扣器,电源变压器初级线圈用于安装类别Ⅳ;辅助电路及控制电路安装类别Ⅲ。
8、安装条件
断路器应按本说明书要求安装,断路器的垂直倾斜度不超过5度。
