辉能电气/HNM2E2系列/智能型可通讯塑壳断路器

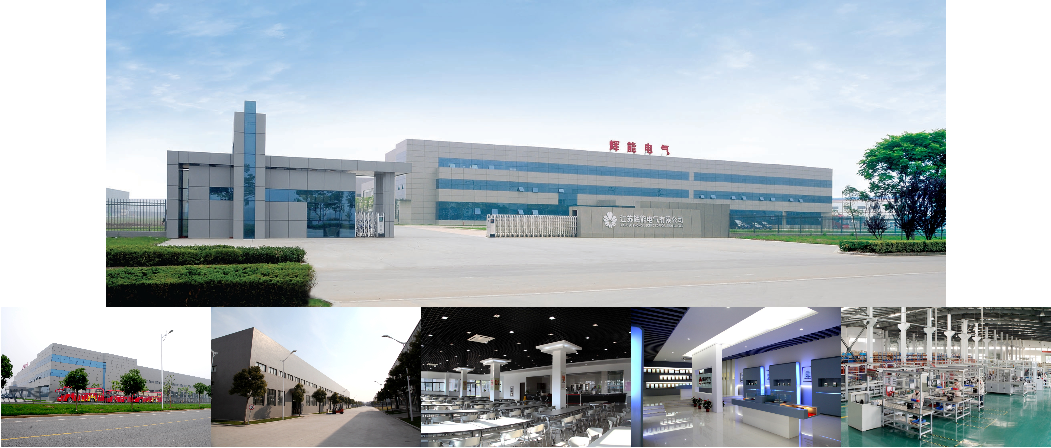

一、厂家介绍及图片

江苏辉能电气有限公司位于历史文化名城－－镇江，与风景迤逦的金山景区守江相望。公司注册资金5000万元，是专业从事低压电器产品研发、制造和销售的高科技公司，江苏省高新技术企业。

公司的主要产品包括：HNW2/HNW3系列智能型万能式断路器、HNM2/HNM3系列塑料外壳式断路器、HNM2E1系列智能型可调式塑壳断路器、HNM2E2系列智能型可通讯塑壳断路器，HNM2L系列带剩余电流保护塑壳断路器、HNQ系列双电源自动转换装置、HNC3系列交流接触器、HNB2系列微型断路器及HNR3系列热过载继电器等产品。产品设计理念先进、工艺完备、制作精良、造型美观，广泛应用于大中型电厂、各式规模的风电场、石化、冶金、矿山、钢铁、水泥、化工、造纸等工业行业和现代电网建设以及民用供配电系统。

公司先后从美国和德国引进了具有国际领先水平的生产、检测设备，并构建了具有国内领先水平的生产流水线，并将工艺控制系统、计划控制系统及产品控制系统与生产流水线有效集成，使得生产效率大幅度提升，完成了从质量保证到质量控制的过渡。

高品质的产品是赢得市场的保证，辉能将秉承"科技兴业，诚信为本，唯精务专，追求卓越"的企业宗旨，致力于现代工业电器的发展和创新。企业先后通过了瑞士SGS公司的ISO9001质量管理体系认证，生产的各类产品均获得CCC认证或CQC自愿认证。

公司已全面实施ERP管理系统和“5S”管理体系，公司将坚持“以客户为中心”，以“为客户提供无可挑剔的产品和服务”为宗旨，以强大的技术力量和现代化的管理手段，不断进取，不断创新，力争为振兴民族工业，促进社会经济的发展做出最大的贡献！

二、产品介绍

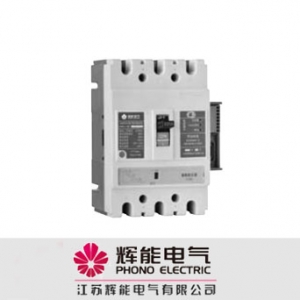

HNM2E2系列智能型可通讯塑壳断路器（以下简称断路器），属HNM2系列产品之一，是本公司采用国际先进设计、制造技术研制开发的新型断路器，各项性能指标均达到同行业先进水平。

该断路器适用于交流50Hz，额定电压400V及以下，额定电流32及100A的电路中，一般作配电用，用来分配电能，作为线路及电源设备的过载和短路保护，亦可作为电动机保护用，用于线路的不频繁转换及电动机的不频繁起动场所。

三、产品功能

断路器具有过载长延时反时限、短路短延时定时限和短路瞬时保护功能，能保护线路和电源设备不受损坏。

该断路器具有HNM2E1系列智能型可调式塑壳断路器的全部特点和保护功能之外，还具备现场总线的通讯功能，可与计算机联网通讯，实现遥控、遥测、遥调、遥讯。

断路器获国家强制性产品认证"CCC"标记。

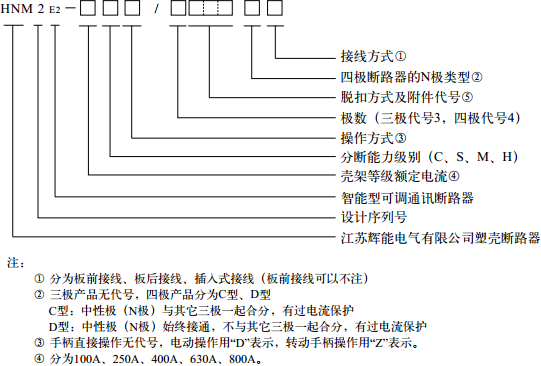

四、型号说明

五、工作环境及安装条件

1、周围空气温度不超过+40℃，且24h的平均温度值不超过+35℃。周围空气温度下限为-5℃。

注：对于使用在周围空气温度高于+40℃或低于-5℃的工作条件，用户应与制造厂协商。

2、安装地点的海拔高度不超过2000m。

3、最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

4、在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；

 5、无雨雪侵袭的地方；

6、污染等级为3级；

7、可垂直安装（即竖装），亦可水平安装（即横装）

8、断路器安装的最大倾斜度为±22.5°；

9、安装类别：断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路安装类别为Ⅱ；

10、断路器应按产品的使用说明书要求安装和使用。

部分工程案例

HNM2E2系列智能型可通讯塑壳断路器主要技术参数
