额定电流 | 极数 | 功能代号 | 货号 | 价格 |
---|---|---|---|---|
20A | 4P | SKT2-M【超薄末端型】 | G556D4E76CD09B-40 | ¥3000.00 |
20A | 4P | SKT2-X【超薄消防型】 | G556D4E76CD09B-41 | ¥3050.00 |
40A | 4P | SKT2-M【超薄末端型】 | G556D4E76CD09B-42 | ¥3000.00 |
40A | 4P | SKT2-X【超薄消防型】 | G556D4E76CD09B-43 | ¥3150.00 |
63A | 4P | SKT2-M【超薄末端型】 | G556D4E76CD09B-44 | ¥3060.00 |
63A | 4P | SKT2-X【超薄消防型】 | G556D4E76CD09B-45 | ¥3200.00 |
80A | 4P | SKT2-M【超薄末端型】 | G556D4E76CD09B-46 | ¥3200.00 |
80A | 4P | SKT2-X【超薄消防型】 | G556D4E76CD09B-47 | ¥3350.00 |
100A | 4P | SKT2-M【超薄末端型】 | G556D4E76CD09B-48 | ¥3300.00 |
100A | 4P | SKT2-X【超薄消防型】 | G556D4E76CD09B-49 | ¥3450.00 |
125A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-50 | ¥4550.00 |
125A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-51 | ¥4350.00 |
160A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-52 | ¥4800.00 |
160A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-53 | ¥4670.00 |
250A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-54 | ¥5450.00 |
250A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-55 | ¥5000.00 |
400A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-56 | ¥10200.00 |
400A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-57 | ¥10000.00 |
630A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-58 | ¥10700.00 |
630A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-59 | ¥10670.00 |
800A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-60 | ¥23450.00 |
800A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-61 | ¥23350.00 |
1000A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-62 | ¥24150.00 |
1000A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-63 | ¥24000.00 |
1250A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-64 | ¥25450.00 |
1250A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-65 | ¥25340.00 |
1600A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-66 | ¥32200.00 |
1600A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-67 | ¥32000.00 |
2000A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-68 | ¥90200.00 |
2000A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-69 | ¥90000.00 |
2500A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-70 | ¥93450.00 |
2500A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-71 | ¥93350.00 |
3200A | 4P | SKT1-X【标准消防型】 | G556D4E76CD09B-72 | ¥97000.00 |
3200A | 4P | 标准末端型【SKT1-M】 | G556D4E76CD09B-73 | ¥96670.00 |

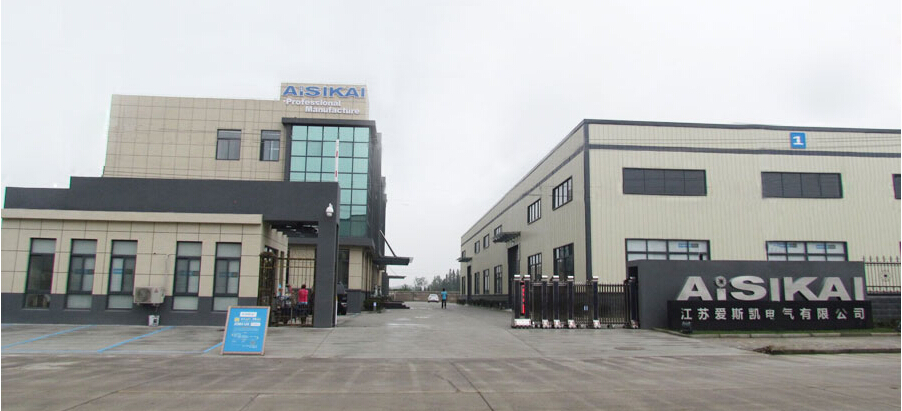

一、厂家介绍及相关图片
江苏爱斯凯电气有限公司坐落于现代文明与古代文化交相辉映的诗画之城一扬州,这里自然风景宜人,文化底蕴丰厚。自2007年公司创立至今,始终致力于高品质低压电气开关的制造与研发,产品线覆盖一、二、三级配领域,企业已通过UKASIS09001质量管理体系认证、SGS合格供应商认证,获得了国家高新技术企业证书、行业十大品牌证书、重合同守信用企业证书,所有产品均已获得中国国家强制性CCC认证、欧盟CE认证,并且拥有数项专利技术,全部产品具有自主知识产权。
在同行业中我们是为数不多拥有自己的实验站,能做到出厂带载试验能力的企业,这得益于我们与国内高校展开的深度科研合作,努力提升与完善技术开发实力。

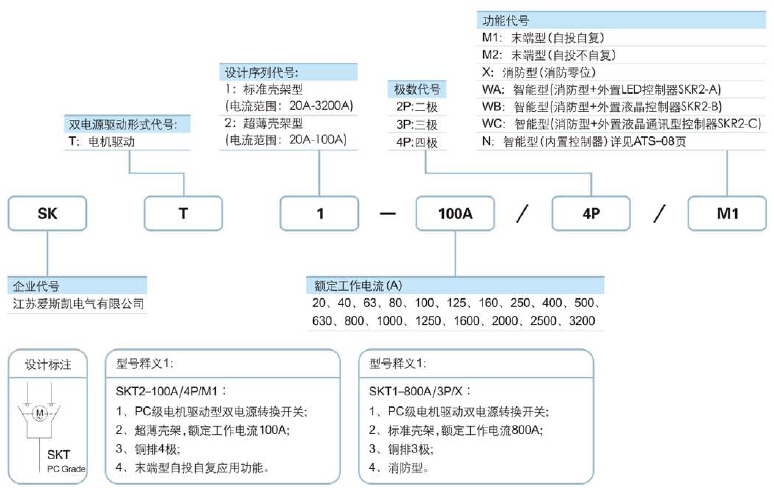

二、型号说明
三、产品介绍

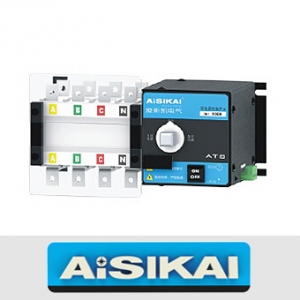

SKT系列双电源自动转换开关是目前最先进的第三代产品,等级为PC级.使用类别AC-33A可频繁操作的电气转换开关,适用于50/60Hz的20A-3200A低压交流配电系统中两路电源的可靠转换,有自动、电动、应急手动、锁止四种工作模式。
四、产品优势
1.原材料优势
(1)99.99%高纯度T2铜材
动,静触头选用T2钢材,表面采用纯银电镀技术处理,分断能力大大高于焊接银点式开关。
(2)DMC主体
增强不饱和聚酯玻璃纤维材料,具有极高的机械强度和绝缘性能。较普通的ABS具有强度高,抗腐蚀,阻燃的优势。
(3)自恢复式驱动电机
选用聚氯丁橡胶绝缘湿热型电机或永磁式同步电机(专利技术),扭矩大、噪音低、寿命长,并且具备过热、过流自恢复式保护,综合性能优于电磁铁。
(4)元器件品牌保证
电子元器件采用知名品牌,主控板由国内一线电子工厂代工生产,使用三防工艺处理,可靠性高、使用寿命长久。
2.结构设计优势
(1)双列复合式触头
动触头采用双列复合式设计,导电面积是—般单面接触式开关的两倍。
(2)损拉式移动机构
动触头横向往复移动,较纵向分离式的开关具有零电弧的优势,安全系数高。
(3)机械电气双联锁
精确的机械设计保证了两路电源之间的完全隔离,主控电路板的逻辑管理实现了电气联锁。
(4)安全零位
全系列产品均配有安全零位,可以同时切断两路电源,安全性能优于两段式开关。
3.功能优势
(1)预防早期故障防止损坏设备
每片动触头由硅锰钢制成的高强度弹簧片可靠的固定在基座内,转换过程中及合闸后的动、静触头之间压力恒定,可以有效防止因触头弹起或颤动(常见于接触器式开关)产生高电压脉冲造成的设备故障,可安装在柴油发电机等频繁震动的设备上使用。
(2)负荷隔高功能
精确的安全距离可以有效的隔离电源与负载,满足爬电要求,具备明显的通断位置显示,并且可以带负荷进行操作。
(3)零线重叠切换
此专利功能可防止开关切换时零线电位漂移造成的设备损坏(选配功能)。

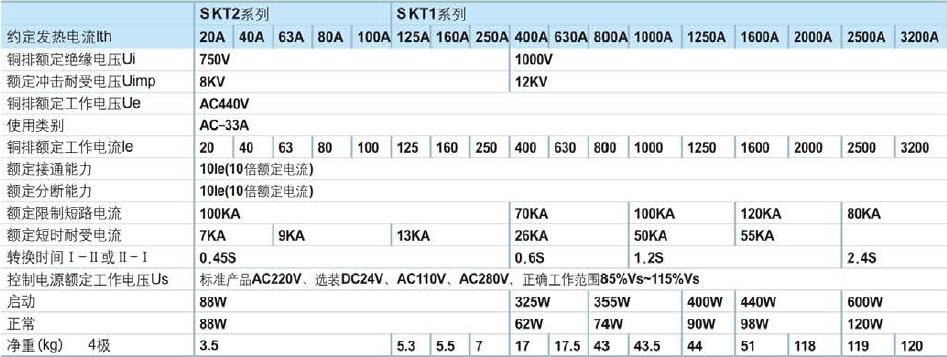

4.性能优势
(1)高通断能力
8倍额定电流分断能力,10倍额定电流接通能力12kV额定耐受冲击电压,120kA额定限制短路电流。
(2)高等级使用类别
AC-33A使用类别,可频繁操作使用,较AC-33B不频繁使用类别具有更广阔的应用范围。
(3)满足一、二级配电要求
良好的电气性能可以满足一,二级配电系统的技术要求,较断路器式ATS具有更高的抗冲击能力,避免因单个负载短路引起的主开关跳阐。
(4)超薄体积(20A-100A)
精确的机械设计实现了超薄的体积,装配后的电箱体积只有25%的地砖(60x60)大小。
五、正常工作条件及安装方式
1、使用温度 -20至+45℃,24h平均值不超过+35℃
2、使用湿度 +4℃条件下平均湿度不超过50%,无冷凝
3、海拔高度 小于2000米,超过2000米请降低额定值使用
4、震动与气体 使用环境无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体
5、周围物质 无严重尘埃,无导电微粒和爆炸危险物质
6、污染等级 Ⅲ级
7、IP等级 IP20
8、储存要求 -30至70℃,干燥,无腐蚀及盐性环境保存,最长周期为1年
9、包装 630A及以下为纸箱包装,800A以上为木箱包装
10、堆放 630A及以下不大于5层,800A以上不大于3层
11、安装方式 可垂直或水平安装,不可倒装
12、进线方式 标准型上进下出,可倒进线(定制下进下出型)
