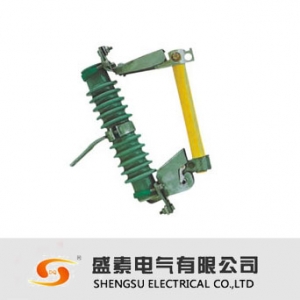

盛素电气 /RW7系列/跌落式熔断器

一、厂家介绍

盛素电气有限公司，坐落在依山傍水、水陆交通便利的“中国电器之都”—柳市，紧靠世界地质文化遗产公园—雁荡山。

公司是一家专业从事35kV及以下输变电设备研发、生产、销售、服务为一体的多元化企业。专业产品为 35 kV电压等级及以下电缆分接箱、环网柜、预装式变电站、组合式变压器、电力变压器、SF6高压负荷开关、不锈钢壳体、低压成套、动力柜、配电箱等。

公司占地面积4000平方米，建筑面积8000平方米。公司拥有一支以行业专家为核心，以高学历高素质研发人员为骨干的精英团队。公司人员总数82人，其中管理人员22人，工程师以上职称及大专以上学历为24人，售后服务人员6人，都经中国电力企业联合会武汉高压研究所的35kV及以下交联聚乙烯绝缘电力电缆附件安装技术培训合格获得结业证书。

公司拥有国内先进的数控剪板、冲压、折弯等加工设备和高压电气实验室检测设备。产品采用IEC国际标准，国家行业最新标准进行生产。所有产品都经国家高压电器质量监督检验中心检验合格并获得相应检测报告，低压成套产品获相应CCC证书。

二、产品介绍

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

三、适用环境

1、适用于环境温度上限40℃，下限-30℃之内。

2、海拔不超过1000m，风速不大于35m/s。

3、不适用有燃料或爆炸危险的场所。

4、不适用有剧烈震动或冲击的场所。

5、不适用有异电化学气体作用及严重空气污秽，烟雾地区。

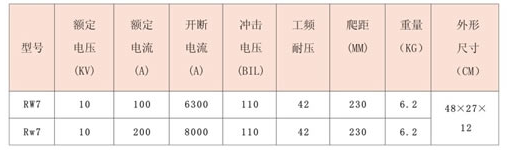

RW7系列跌落式熔断器主要技术参数值
