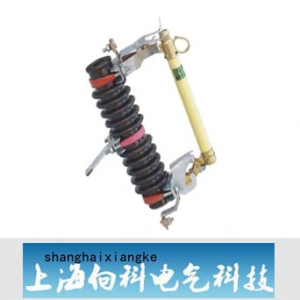

向科电气/RW7系列/户外跌落式熔断器

一、厂家介绍

上海向科电气科技有限公司是一家集高压电网，低压电气，智能电气，仪器仪表，电子电气。等高低压电气科研、开发、生产、销售为一体的无区域的股份制企业。

公司主要生产断路器（空开），电能表，交流接触器，墙壁开关，开关电源双电源，时控开关，工业插头，继电器、仪器仪表等。高压真空断路器，熔断器，避雷器，消谐器，电磁锁，带电显示器，电缆分支箱，等系列产品，公司工业园占地面积6350平方米，建筑面积7280平方米，公司的质量体系已与国际接轨，在同行业企业中率先通过ISO9001：2000国际质量管理体系和荷兰RVA认证，产品获得CE、3C、UL、TUV等国际认证。

二、产品介绍

跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境强等特点，广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在10kV配电线路分支线上，可缩小停电范围，高压跌落式熔断器明显断开点，具备隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可作为配电变压器的主保护，固在10kV配电线路和配电变压器中得以普及。

三、操作方式

一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：

1、操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。

2、在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。

3、合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。

4、操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。

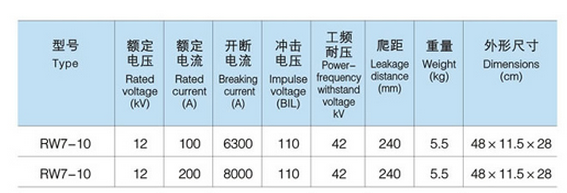

RW7系列户外跌落式熔断器主要技术参数
