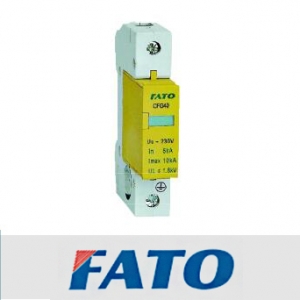

华通机电/CFG40系列/电涌过电压保护器

一、厂家介绍

华通机电股份有限公司创办于1998年，系华通机电集团下属控股子公司，也是目前国内最大的高、低压电器、仪器仪表、电力变压器等机电产品的制造商之一。现有员工1200多人，厂房面积8万平方米，总资产5.8亿元。多年来，已连续跻身中国民营企业500强、中国机械工业500强、浙江省百强企业前列，并相继荣获了“全国用户满意企业”、“全国用户满意产品”、“高新技术企业”、“AAA标准化良好行为企业”等荣誉称号。

公司为国内输配电及控制系统提供多样化的服务，产品被列为国家“两网”改造推荐产品；被中石化、中石油、国家水利水电部等列入设备供应一级网络单位；同时，产品先后在国家重点工程和大型企业中得到广泛的配套使用，获得客户一致赞许。目前，公司不仅在全国拥有800多家销售网点，而且，市场拓展步伐已延伸至欧美、中东、南美、东南亚等50多个国家和地区。

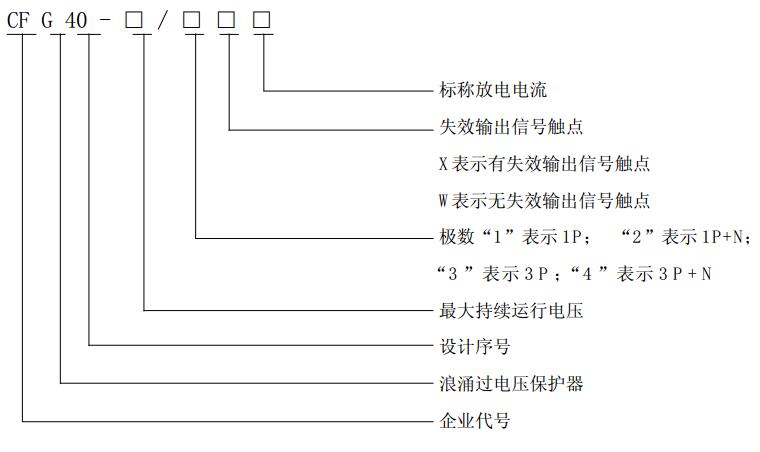

二、型号说明

三、产品介绍

CFG40 系列浪涌过电压保护器适用于交流 50/60Hz，额定电压为 220V 和 380V 的电源线路中，限制瞬态过电压(雷电感应和操作过电压等)。使用在过电压类别较高的场合，可使被保护的电气设备和元件承受的过电压降低，用在终端时，可进一步降低过电压，以保护电视机、高保真音响、空调和计算机等设备同时，也可以与其它模数化电器配套组成防雷电感应电流的模数化组合电器。

四、适用条件

保护器主要由底座及可拆装的插件模块组成，模数化的底座可安装在导轨上，插件模快具有劣化指示功能，无须停电即可单独更换任一插件。底座内由传动件控制微动开关实现故障监控功能，并可按用户需要配备各光报警装置，其具有以下特点：

1、组合式结构，安装使用方便。

2、能防止规定规格型号外的插件的误插入。

3、具有劣化时过电流保护，从而杜绝了因浪涌过电压保护器劣化失效后可能引起的火灾事故。

4、吸能本领大，限制电压低，响应整流快。

五、工作条件

1、周围空气温度为-5℃～40℃；

2、海拔高度不超过2000m；

3、大气条件：在+40℃时空气相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度；最湿月的月平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%，并考虑因温度变化产生在产品表面上的凝露；

4、污染等级：3 级；

5、安装类别：Ⅰ、Ⅱ、Ⅲ；

6、安装型式：采用 TH357.5型安装轨安装；

7、接地系统：保护器使用的接地系统“TT、TN-5” 。

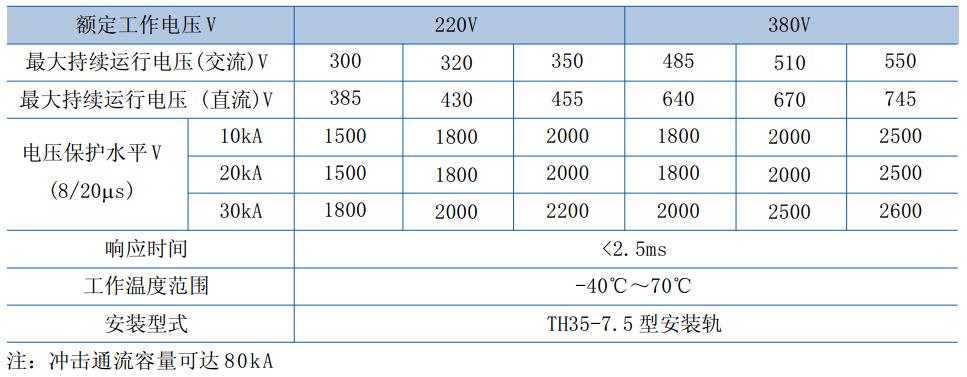

CFG40系列电涌过电压保护器主要技术参数
