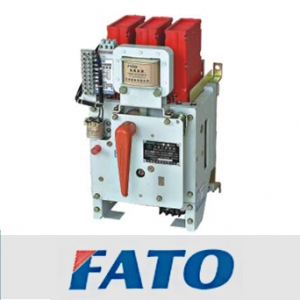

华通机电/DWX15系列/限流型万能式断路器



华通机电/DWX15系列/限流型万能式断路器

国内最大的高、低压电器、仪器仪表、电力变压器等机电产品的制造商之一!

  • 产地: 浙江乐清
  • 交货期: 15天
  • 质保: 1年
  • 型号: DWX15系列
  • 电老虎指导价: ¥1386.00-¥1456.00 2020年面价6折
  • 壳架电流
    脱扣型式
    额定电流
    安装方式
    操作方式
    品  牌: 华通机电
    加入收藏:
  • 收藏此商品
  • 壳架电流 脱扣型式 额定电流 安装方式 操作方式 货号 价格
    630A 电磁式 200A 固定式 电操机构 G566E522973F0B-1 ¥1386.00
    630A 热电磁式 200A 固定式 电操机构 G566E522973F0B-2 ¥1456.00
    630A 电磁式 400A 固定式 电操机构 G566E522973F0B-3 ¥1386.00
    630A 热电磁式 400A 固定式 电操机构 G566E522973F0B-4 ¥1456.00
    630A 电磁式 630A 固定式 电操机构 G566E522973F0B-5 ¥1386.00
    630A 热电磁式 630A 固定式 电操机构 G566E522973F0B-6 ¥1456.00
    风险
    ¥0.00
    适宜
    ¥0.00 ~ ¥0.00
    偏贵
    ¥0.00

    一、厂家介绍

    华通机电股份有限公司创办于1998年,系华通机电集团下属控股子公司,也是目前国内最大的高、低压电器仪器仪表电力变压器等机电产品的制造商之一。现有员工1200多人,厂房面积8万平方米,总资产5.8亿元。多年来,已连续跻身中国民营企业500强、中国机械工业500强、浙江省百强企业前列,并相继荣获了“全国用户满意企业”、“全国用户满意产品”、“高新技术企业”、“AAA标准化良好行为企业”等荣誉称号。

    公司为国内输配电及控制系统提供多样化的服务,产品被列为国家“两网”改造推荐产品;被中石化、中石油、国家水利水电部等列入设备供应一级网络单位;同时,产品先后在国家重点工程和大型企业中得到广泛的配套使用,获得客户一致赞许。目前,公司不仅在全国拥有800多家销售网点,而且,市场拓展步伐已延伸至欧美、中东、南美、东南亚等50多个国家和地区。

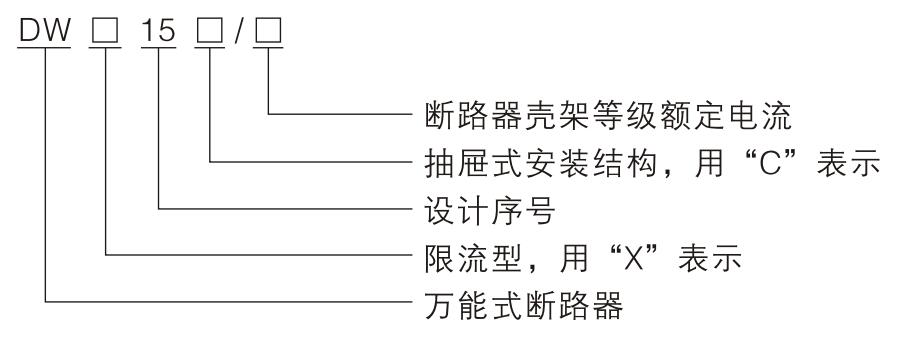

    二、型号说明

    三、产品介绍

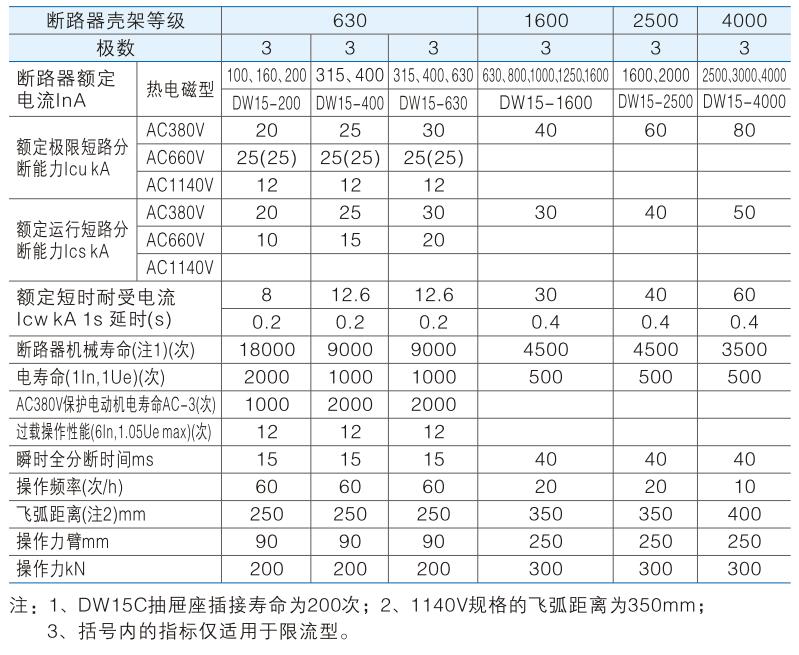

    DWX15系列万能式断路器适用于交流50Hz,额定电流至4000A,额定工作电压至1140V(壳架等级额定电流630A)或(壳架等级额定电流1600A及以上)的配电网络中,用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630A的断路器也能在交流50Hz、380V网络中供作电动机的过载、欠电压和短路保护。

    断路器在正常条件下作为线路的不频繁转换之用,壳架等级额定电流630A的断路器还具有抽屉式结构和限流断路器,在正常条件下也可以作为电动机的不频繁起动之用。限流断路器由于具有限流特性,特别适用于可能出现大短路电流的网络。本产品符合GB14048.2、JB8590.1-1997标准。

    四、结构特征

    DWX15-200、400、630万能式断路器

    该断路器为立体布置形式,触头系统、快速电磁铁、左右侧板均安装在一块绝缘板上。上部装有灭弧系统,操作结构可装在正前方或右侧面。有“分”、  “合”指示及手动断开按钮。其左上方装有分励脱扣器,背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。热继电器或半导体脱扣器均分别装在下方。

    DWX15-1000、1 600、2500、4000万能式断路器

    该断路器为立体布置形式,触头系统,操作机构均安装在铁制框架上。上部装有灭弧系统,右面装有操作机构。有“通”、“断”指示及手动“分”、  “合”按钮左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。热继电器或半导体脱扣器均分别装在下方。

    DWX15C低压抽屉式断路器

    该产品由断路器本体(经改装的DW15-630)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头、接地触头,支撑导轨等。抽屉座由左右侧板、铝支架、隔离触刀座、二次回路静触头、滑架等组成。正下方由操作摇手柄,螺杆等组成推拉操作机构。

    五、订货须知

    在订货时须说明下列内容:

    1、断路器(限流断路器)名称型号

    2、主电路额定电压及额定电流,(额定电压交流380V可不注明)。

    3、进出线方式,一般出厂时断路器为板前进出线(垂直进出线),限流断路器为板后进出线(水平进出线),抽屉式断路器或抽屉式限流断路器为板后进出线(水平进出线)。

    4、用途:一般出厂为配电用。

    5、过电流脱扣器的整定值,对热一电磁式断路器或限流断路器出厂时一般整定为:长延时1.Oln,瞬时10ln。

    6、合闸式电磁铁欠压及分励脱扣器的额定电压,一般出厂时均为交流380V。

    7、辅助触头的形式,一般出厂时为一组三常开三常闭。

    8、DWX15-1600、2500、4000A断路器电动操作方式,出厂时一般为电动预储能式,如为电动快速必须注明。
